TLP型提升式鏈板排屑機
●TLP型系列提升式鏈板排屑機，按結構尺寸分為（ⅠⅡⅢ）三種基本類型，I型外形美觀、緊湊適用于小型主機，ⅡⅢ型結構更加牢固可靠適用于大中型主機及生產線上的運距離輸送。
●TLP型系列提升式鏈板排屑機，切屑輸送速度選擇范圍大，工作效率高有效排屑寬度多樣化。可提供充足的選用范圍,通過變化輸送速度。排屑寬度可調整機器的排屑量。并且不受切屑種類的限制。對鋼件、鑄鐵。銅、鋁及非金屬等各種切屑均可適用。
●鏈板采用高強度鋼板或不銹鋼板制作，抗拉強度高。
●各部位的尺寸可根據切削機械的不同而設計。

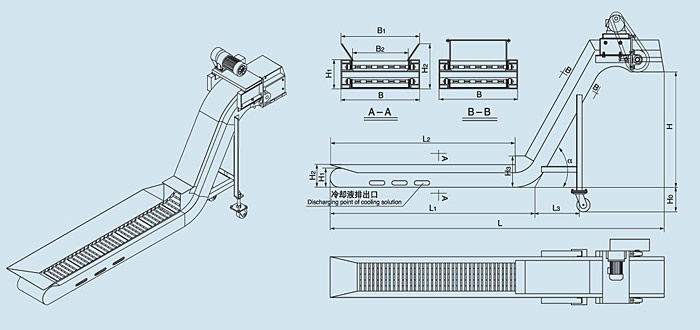

TLP型提升式鏈板排屑機外形尺寸圖

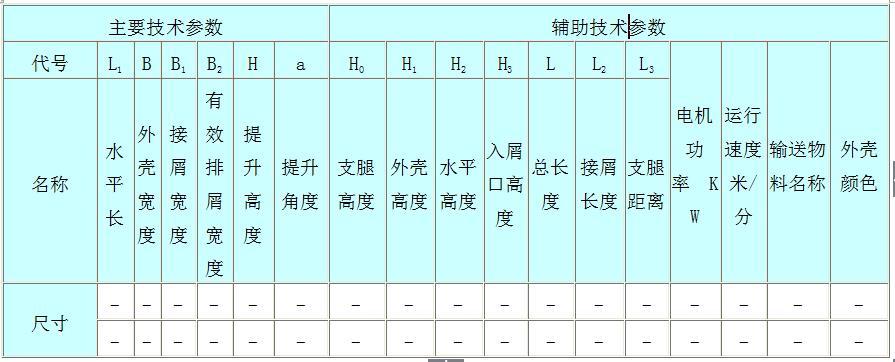

技術參數
|
水箱技術參數 |
||||
|
名稱 |
水箱長度 |
水箱寬度 |
水箱高度 |
冷卻泵流量 |
|
尺寸 |
- |
- |
- |
- |
|
- |
- |
- |
- |
|
注：
（1） 電機功率根據有效排屑寬度B2、水平度L1.提升高度H確定
（2）鏈板節距不同外殼高度H1最小高也不同
節距31.75mm外殼最小高度H1100mm
節距38.1mm外殼最小高度H1135mm
節距50.8mm外殼最小高度H1180mm
節距63.5mm外殼最小高度H1230mm
節距101.6mm外殼最小高度H1?260mm
（3）排屑機水箱的其體外形尺寸可根據用戶要求制做成不同形狀。
（4）可根據用戶實際不同要求設計制造 。
